01 技術原理：電磁場的“讀心術”

交流電磁場檢測技術，英文簡稱ACFM，是一種基于電磁感應原理的非接觸式無損檢測方法。ACFM技術基于電磁感應原理，其核心思想是在被測導體表面施加均勻的交流電流（通常頻率在110kHz），電流在遇到缺陷（如裂紋）時會發生畸變，從而在缺陷周圍產生可測量的磁場擾動。磁場信號變化與特征點對應如下：

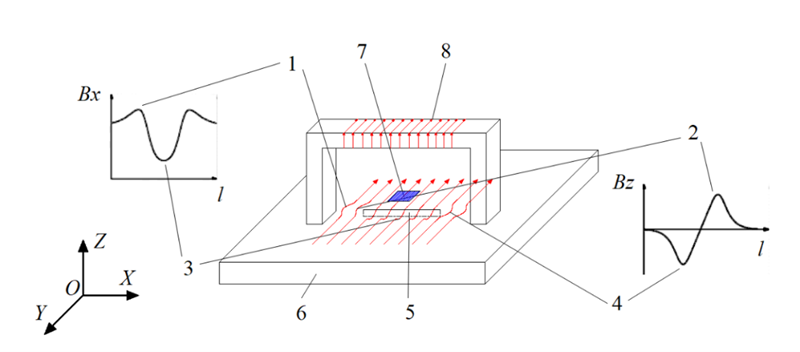

1-電流在裂紋兩端聚集時，Bx出現凸起；2-電流在裂紋尖端順時針旋轉時，Bz出現波峰；3-電流從裂紋底部經過時，Bx出現波谷；4-電流在裂紋尖端逆時針旋轉時，Bz出現波谷；5-缺陷；6-待檢工件；7-傳感器；8-激勵線圈。

圖1 ACFM檢測原理示意圖

更重要的是，與依賴磁粉堆積的傳統磁粉檢測不同，ACFM不需要在金屬表面施加任何物理介質；與需要耦合劑的超聲波檢測也不同，ACFM可采用非接觸式測量，能夠穿透非導電涂層直接評估底層金屬的狀況——這正是它在石油化工領域大放異彩的關鍵所在。

02 痛點突圍：直擊石化檢測的“三高”難題

石油化工行業設備檢測面臨著特有的“三高”挑戰：高風險、高成本和高難度。

石化設備常年處于高溫、高壓、腐蝕性環境中，許多缺陷發展迅速且難以預測。一臺壓力容器的微小裂紋可能迅速發展為災難性事故。根據美國化學安全委員會統計，約30%的重大化工事故與設備檢測不足有關。

傳統檢測方法在應對這些挑戰時顯得力不從心。磁粉檢測需要徹底清潔表面，去除所有涂層；超聲波檢測則需要在每個檢測點涂抹耦合劑，且對操作人員技能要求極高。這些方法不僅耗時費力，還會因去除保護涂層而降低設備的抗腐蝕能力，形成“檢測損傷修復”的惡性循環。

此外，石化裝置中大量使用各種合金材料，包括不銹鋼、鎳基合金等非鐵磁性材料，傳統磁粉檢測對這些材料束手無策。而ACFM技術能夠穿透非導電涂層直接檢測，對鐵磁性和非鐵磁性材料均適用，真正實現了“無損檢測”的理念。它無需表面處理、無需耦合劑、無需停機時間長，完全契合了石化行業對高效率、低成本和最小生產干擾的追求。

03 優勢解析：從“懷疑論”到“首選方案”

ACFM技術在石油化工領域迅速普及，歸功于其多維度的綜合優勢，這些優勢構成了一個難以拒絕的價值矩陣。

穿透涂層能力：這是ACFM最突出的優勢。無論是環氧樹脂、橡膠襯里還是玻璃鋼等非導電涂層，只要厚度不超過5mm，ACFM均能有效穿透檢測，檢測效率可提升35倍。這不僅節省了去涂層和重新涂裝的巨大成本，也避免了對涂層的二次損傷。

精確量化能力：與傳統檢測方法只能判斷“有或無”缺陷不同，ACFM能夠精確測量缺陷的尺寸參數。研究表明，ACFM對裂紋深度測量的平均誤差在20%左右，對長度測量的誤差在±2毫米以內。這種定量能力為基于風險的檢驗和剩余壽命評估提供了關鍵數據支持。

材料適應性強：ACFM不僅適用于碳鋼等鐵磁性材料，也適用于不銹鋼、鋁合金、鈦合金、鎳基合金等非鐵磁性材料，這在材料種類繁多的石化裝置中具有獨特優勢。

數據記錄與分析：ACFM檢測生成完全數字化的結果，包括缺陷圖像、尺寸參數和位置信息。這些數據可以長期保存、追溯分析，為設備健康管理、維修決策和壽命預測提供了堅實的數據基礎。

環境適應性強：ACFM對環境要求較低，可在一定溫度范圍（10℃至50℃）和濕度條件下工作，特別適合現場復雜環境。相比之下，許多傳統方法在極端環境下難以實施或結果不穩定。值得注意的是，在海洋平臺、水下管道等特殊環境中，ACFM的優勢更加明顯。英國TWI研究機構報告顯示：在北海油田的海底管道檢測中，ACFM技術將檢測成本降低了40%，同時檢測準確性提高了25%。

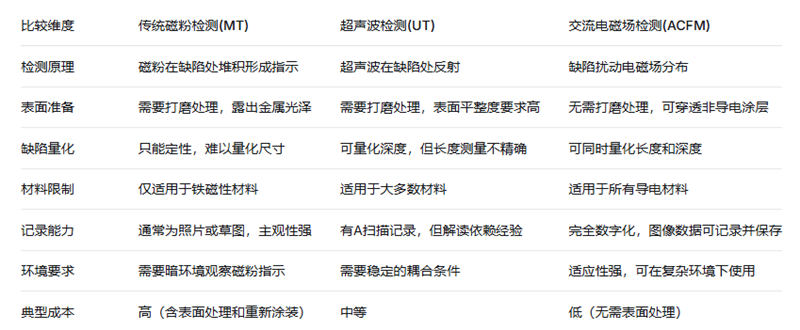

04 與傳統技術的多維比較

要全面理解ACFM的技術優勢，有必要將其與石油化工領域常用的傳統檢測方法進行系統比較。

05 應用案例與行業采納

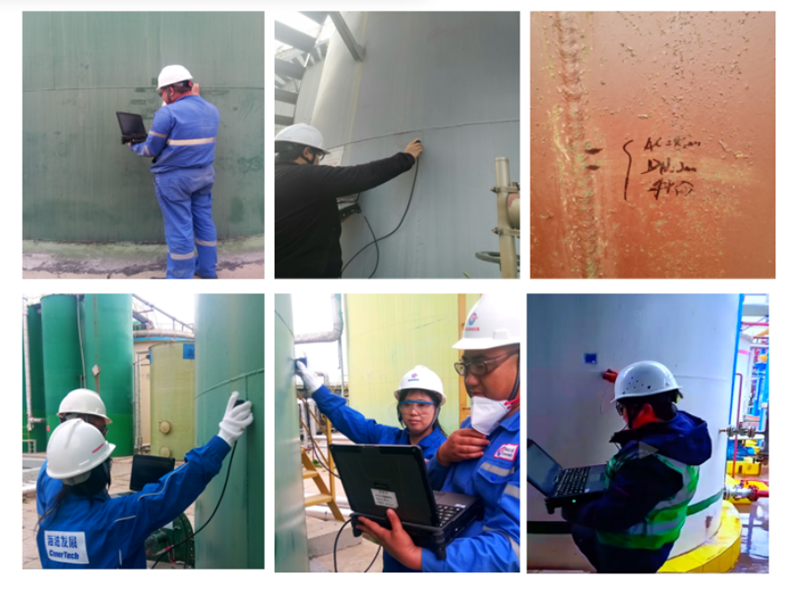

案例一：大型儲罐焊縫高效檢測

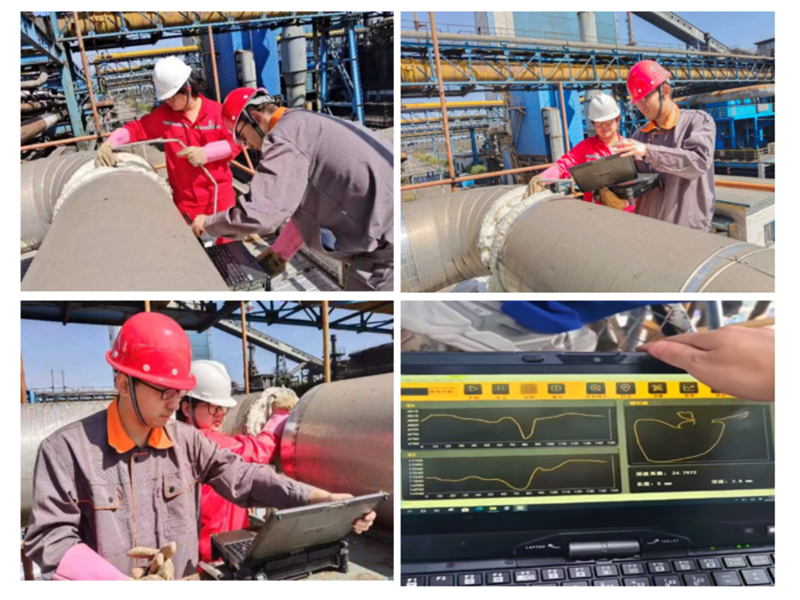

案例二：高溫管道在線監測

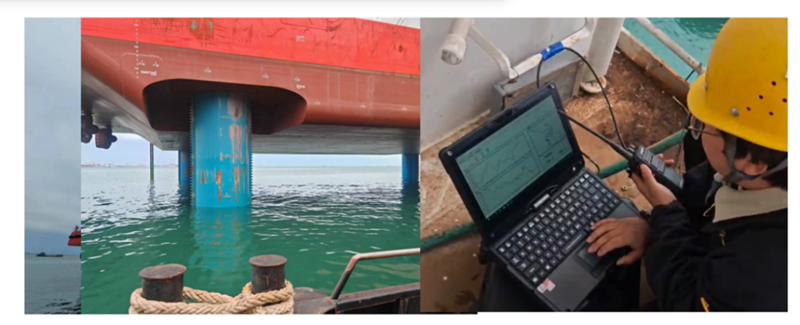

案例三：海上平臺水下鋼結構檢測
