缺陷信號（相關顯示）與非相關顯示的核心區別可概括為信號根源、特征圖譜、量化規律三大維度，具體如下：

一、核心定義與產生根源

缺陷信號（相關顯示）是由被檢對象的有害缺陷（裂紋、氣孔、未熔合等）引發電磁場畸變，形成的典型特征信號。

產生的根源是

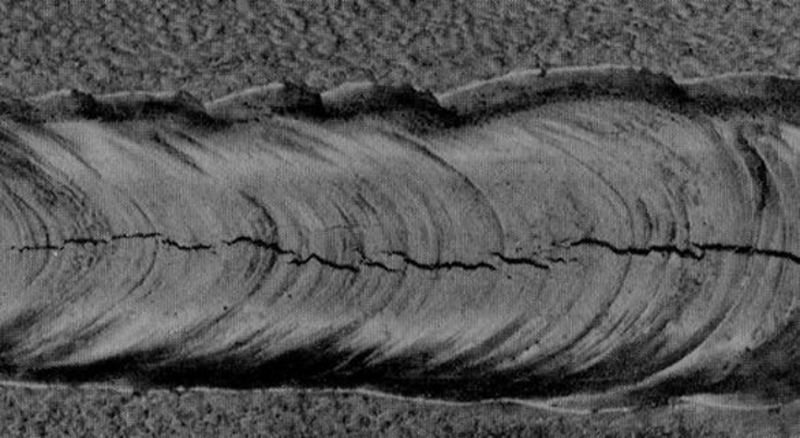

1.表面/近表面裂紋（疲勞裂、應力腐蝕裂等）；

2.體積缺陷（氣孔、夾渣、未焊透）；

3.焊接缺陷（未熔合、咬邊、錯邊等）；本質是缺陷破壞了感應電流的均勻分布，導致Bx、Bz信號規律性畸變。

非相關顯示是由非缺陷因素引發電磁場變化，無對應有害缺陷的信號。

產生的根源是

1.工件結構特征：棱邊、焊縫余高、螺栓孔、節點結構（K/T/Y節點）；

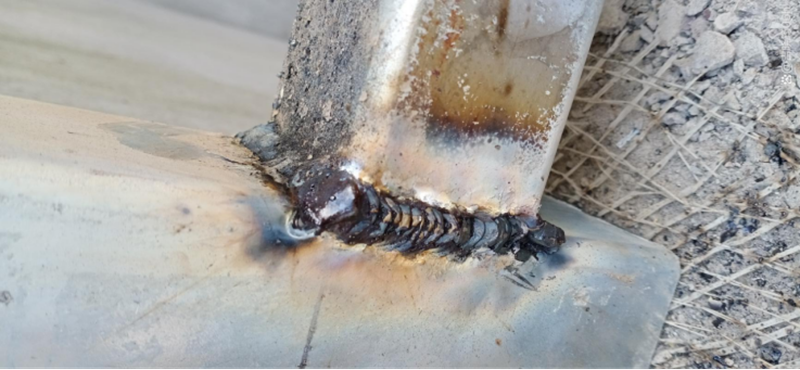

2.表面狀態：焊瘤、表面不平、打磨痕跡、涂覆層厚度波動；

3.材料特性：磁導率差異、材質突變、殘余應力、剩磁；

4.檢測環境/操作：邊緣效應、提離效應、探頭晃動、外部電磁干擾。

二、關鍵信號特征對比

缺陷信號（相關顯示）圖譜特征為：

1.Bx信號：出現穩定波峰/波谷，與缺陷深度正相關；

2.Bz信號：呈現明顯峰谷對，間距對應缺陷長度；

3.蝶形圖：閉合環形（長缺陷）或特征環路（短缺陷），對稱性強；

4.梯度圖：信號梯度值超過設定閾值（通常為背景噪聲3倍以上）。

可重復性同一條件下多次掃查，信號的幅值、相位、圖譜形態完全一致。

量化規律

1.長度：Bz峰谷間距與缺陷指示長度正相關，誤差≤±1mm；

2.深度：Bx波谷幅值與缺陷指示深度正相關，誤差≤標稱深度20%；

3.信號隨掃查方向變化有規律（如橫向裂紋Bx呈波峰）。

非相關顯示圖譜特征為：

1.Bx/Bz信號：無規律突變、單一尖峰或持續漂移，無穩定峰谷對；

2.蝶形圖：無閉合趨勢，或呈“碗狀”“垂直跳動”（探頭干擾）；

3.梯度圖：信號無規律，或雖超閾值但與結構特征強相關。可重復性結構類非相關顯示（如棱邊）可重復，但與缺陷無關；干擾類（如探頭晃動）不可重復，信號波動大。

量化規律

無量化規律，信號幅值與缺陷參數無關，僅與結構/干擾因素相關（如提離效應信號隨距離增大而衰減）。

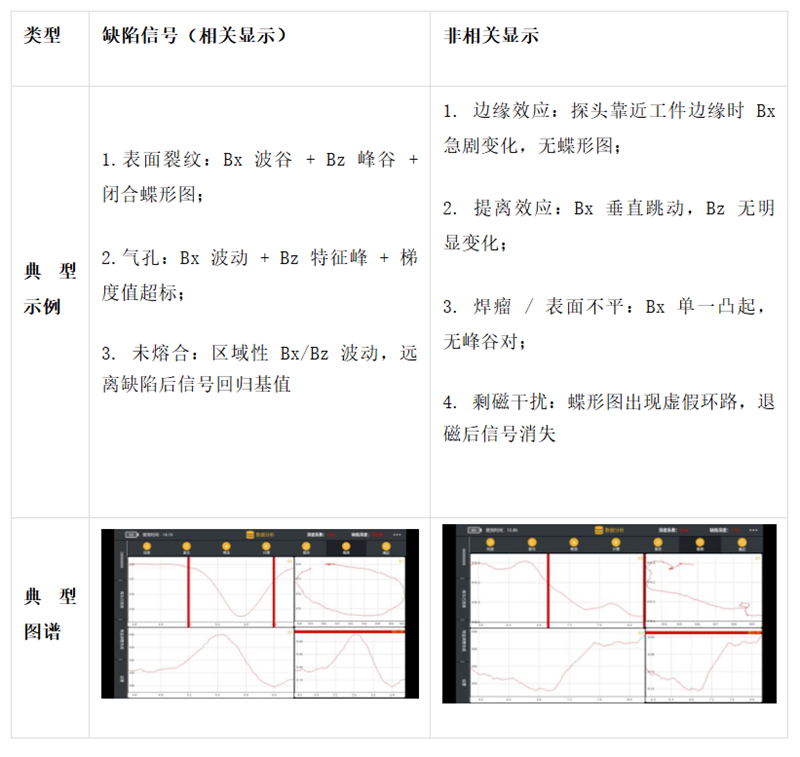

三、典型案例

四、區分方法

1.圖譜驗證法：缺陷信號必有“Bx/Bz峰谷特征+蝶形圖閉合/梯度超標”，非相關顯示無此組合；

2.結構核對法：信號位置與被檢對象圖紙對比，對應棱邊、螺栓孔等結構的為非相關顯示；

3.條件改變法：改變探頭提離高度/角度，非相關顯示信號急劇消失/畸變，缺陷信號變化規律；

4.重復掃查法：3次重復掃查信號一致且符合量化規律的為缺陷信號，波動大的為非相關顯示；

5.輔助驗證法：非相關顯示可通過打磨（表面缺陷）、退磁（剩磁）消除，缺陷信號無法消除。
