一、檢測意義：

在無損檢測行業中，銅及銅合金憑借其獨特的物理和化學性質，扮演著“雙重角色”——它既是被檢測的工件材料，也是檢測系統中的關鍵功能部件。其應用非常廣泛。

1、作為被檢測的工件或材料

在電力與能源領域：主要應用于發電機繞組、高壓開關觸頭、接地網線材等，需確保無缺陷以保障導電安全與設備壽命；

在先進制造與交通領域：主要應用于航空航天、軌道交通的導熱部件、焊接結構（如管道焊口），缺陷會直接影響結構安全；

在精密電子與醫療領域：主要應用于高純銅釬焊板（如質子治療加速器部件）、電子元器件，要求內部結合質量完美。

2、作為檢測工具或部件

主要用于傳感器和探頭：利用其優異的導電性，是制造渦流檢測探頭線圈和超聲波探頭的核心材料。

二、銅進行無損檢測的難點：

1.高導熱性與高延展性：高導熱率會迅速擴散局部熱量，導致熱信號模糊、信噪比低。高延展性使得微小缺陷（尤其是裂紋）在軋制或使用中易被壓合而“愈合”，變得極其隱蔽，難以被聲學或電磁方法發現。

2.非鐵磁性：直接排除了磁粉檢測和漏磁檢測這兩種對表面和近表面缺陷極其靈敏、經濟高效的檢測方法。

3.超聲波傳播特性不佳：

1）晶粒散射嚴重：銅（尤其是熱軋態）通常為粗大晶粒，超聲波在內部傳播時會發生強烈的散射，產生嚴重的“草狀回波”噪聲，極易掩蓋微小缺陷信號；

2）衰減快、穿透力弱：聲能衰減快，檢測厚度和靈敏度受限；

3）需高頻探頭與耦合劑：為提升分辨率常需高頻探頭，但高頻聲波衰減更快，且必須使用耦合劑（難以用于高溫、在線或要求潔凈的場景）。

三、交流電磁場銅板檢測技術優勢：

1.非接觸與無需耦合劑：這是ACFM檢測銅的決定性優勢。探頭無需接觸工件，完全避免了因銅材高導熱性導致的耦合劑失效、探頭熱損傷等問題。這使得它特別適合于高溫狀態、表面粗糙或不允許污染的潔凈銅件（如電子器件）的檢測。

2.對材料微觀結構不敏感：ACFM檢測的是感應電流的擾動，基本不受銅材粗大晶粒引起的強烈聲散射或電磁噪聲干擾。這一點解決了超聲波檢測和常規渦流檢測在銅材上信噪比低、背景噪聲大的核心痛點，特別適用于鑄態、熱軋態等粗晶銅材的檢測。

3.卓越的表面裂紋檢測能力：ACFM對表面開口的疲勞裂紋、應力腐蝕裂紋等線狀缺陷極其敏感，且能定量測量裂紋的長度和深度，精度很高。對于銅制導電排、連接器、焊點等易產生疲勞裂紋的部件，這是關鍵優勢。

4.抗表面狀態干擾能力強：檢測信號對工件表面的氧化層、油漆、薄涂層及輕微的不平整不敏感。這意味著檢測前通常無需對銅件表面進行繁瑣的清理準備，可直接檢測，大幅提升現場效率。

四、應用場景：

1.在役高溫檢測：如電廠或化工設備的銅合金熱交換器管表面裂紋在線檢測。

2.表面應力與疲勞裂紋篩查：軌道交通的導電弓架、高壓電氣母線排、發電機銅繞組端部的表面裂紋檢查。

3.關鍵焊接/連接部位：銅材釬焊接頭、摩擦焊接頭的表面及近表面缺陷檢測。

4.復雜或不允許接觸的部件：精密電子元件、鍍層或帶漆層的銅構件。

五、檢測儀器及使用探頭：

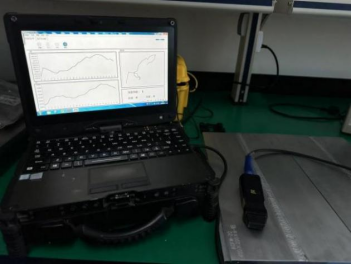

檢測設備采用國產LKACFMX1型交流電磁場檢測儀，ACFM檢測儀如圖1左所示，檢測探頭為筆式探頭，探頭由雷莫線與儀器相連。

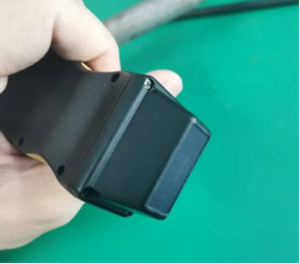

圖1 ACFM檢測儀（左）和筆式探頭（右）

六、檢測工件及結果

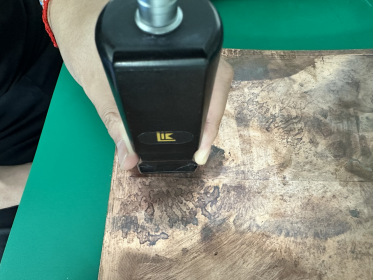

工件圖（帶有氣孔缺陷）：

圖2 銅板工件圖

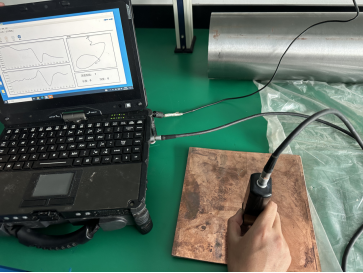

檢測結果示意圖：

圖3 銅板檢測結果圖

從檢測結果來看，由于銅板上氣孔缺陷距離較近，ACFM檢測生成的缺陷信號只有一組，但ACFM檢測銅板氣孔缺陷生成的缺陷信號較為典型，表明ACFM用于銅板檢測有較好的檢測效果。
